Quadro de distribuição
O quadro de distribuição é responsável por acomodar e organizar diferentes componentes do sistema elétrico, como disjuntores, fusíveis, conectores, fios e cabos, a fim de garantir o fornecimento adequado da energia para interruptores e tomadas. Quer saber mais sobre os modelos e o funcionamento do sistema? Então, confira os tópicos abaixo e descubra!
- O que é e para que serve um quadro de distribuição?
- Modelos de quadros de energia
- Cuidados necessários para o processo de instalação do quadro de distribuição?
- Como funciona um quadro de distribuição?
O que é e para que serve um quadro de distribuição?
O quadro de distribuição, popularmente chamado de quadro de luz, é um tipo de caixa que reúne várias fiações e conexões elétricas de uma construção.
Ele é o principal responsável pelo fornecimento seguro da energia para todas as tomadas e interruptores.
O quadro de energia alimenta eletrodomésticos, eletroeletrônicos, lâmpadas, máquinas, dentre outros equipamentos que possam ser ligados a partir da eletricidade.
Vale citar que o quadro de distribuição de energia não dispõe apenas de cabos e fios, como também de todos os componentes de proteção necessários para um abastecimento eficiente.

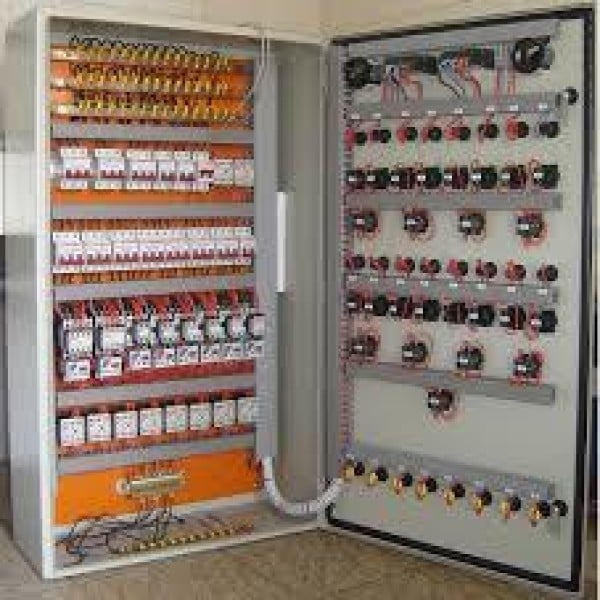

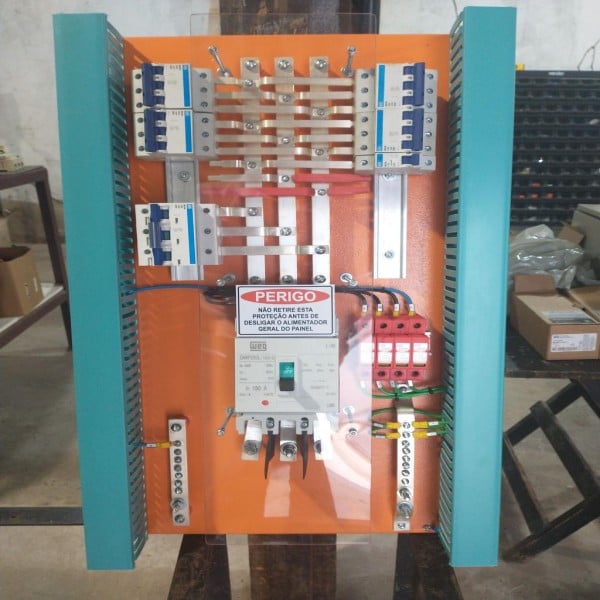

Por exemplo, é no quadro de luz que itens como os disjuntores, o diferencial residual (DR) e os dispositivos de proteção contra curtos são colocados.
Explicando brevemente cada um, o primeiro atua como um interruptor automático, que desconecta o sistema em caso de sobrecargas, mau funcionamento ou curto-circuitos.
Independentemente se for uma caixa de disjuntor bipolar, tripolar, magnético, térmico ou qualquer outro, o ideal é que o acessório sirva como uma barreira de proteção de alta eficiência.
Por sua vez, o diferencial residual (DR) consiste em um tipo de detector usado para impedir fugas de correntes de energia, o que ajuda a evitar choques elétricos e explosões.
Já o DPS é um conjunto de componentes que identifica surtos elétricos, ou seja, picos de tensão advindos de perturbações externas, desviando-os para proteger o restante do sistema.
Além desses, o quadro de distribuição pode contar com outros elementos, como o banco de capacitor.
Este sistema costuma atuar na correção do fator potência, além de fazer a compensação do uso de energia reativa, o que gera um equilíbrio de consumo.
Vale citar que os acessórios presentes no quadro de luz não atuam na proteção dos equipamentos sozinhos.
Por exemplo, os motores elétricos contam muito com o relé térmico, que ajuda a evitar sobreaquecimento ou outras anomalias.
Modelos de quadros de energia

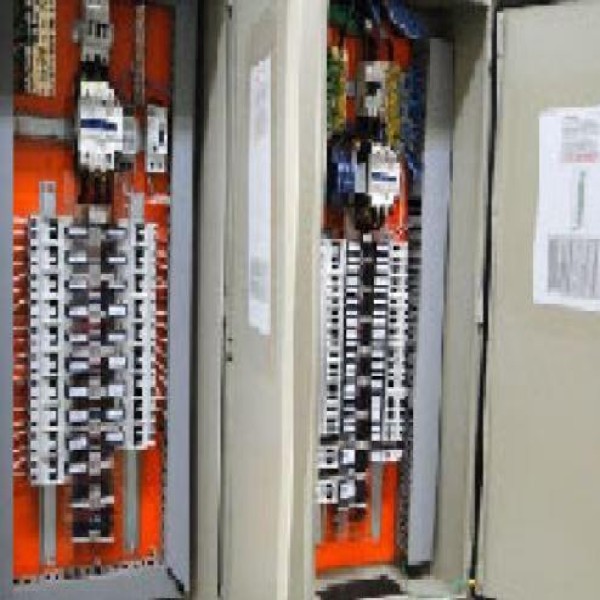

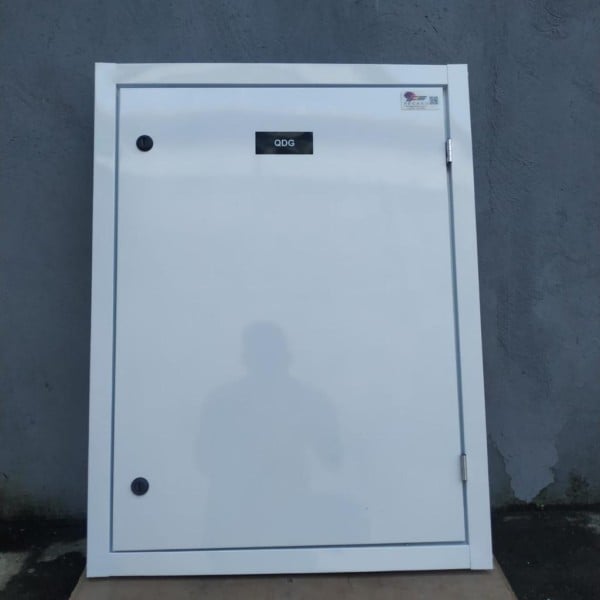

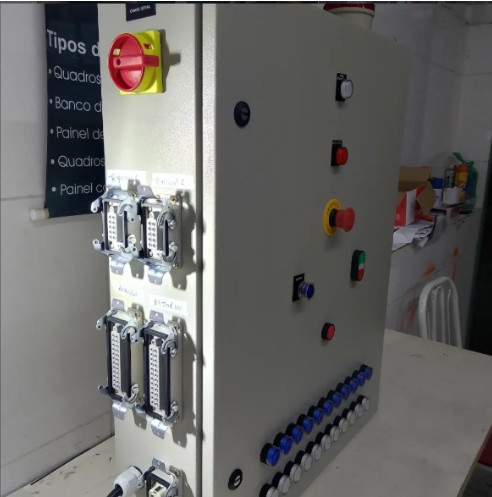

Existem muitas variáveis do quadro de distribuição, o que faz com que ele seja encontrado em vários modelos, como o de embutir e o de sobrepor.
No primeiro caso, a instalação requer um “corte” na parede, com o intuito da “caixa” ficar por dentro dela.
Já o segundo refere-se a uma versão que é parafusada na superfície, o que faz sua colocação ser completamente exposta.
O quadro de luz também pode ser escolhido a partir do tipo de fornecimento que realiza, que costuma ser subdividido em:
- Rede monofásica: composta por um condutor de fase e um neutro, ela atua com instalações de 127V e 220V de consumo máximo de 8 kW;
- Rede bifásica: composta por dois condutores de fase e um neutro, ela pode variar entre as voltagens de 127/220 ou 220/380, desde que o consumo não ultrapasse 25 kW;
- Rede trifásica: composta por três condutores de fase e um neutro, a versão atua com as mesmas voltagens da bifásica, diferenciando-se por assegurar potências de até 75 kW.

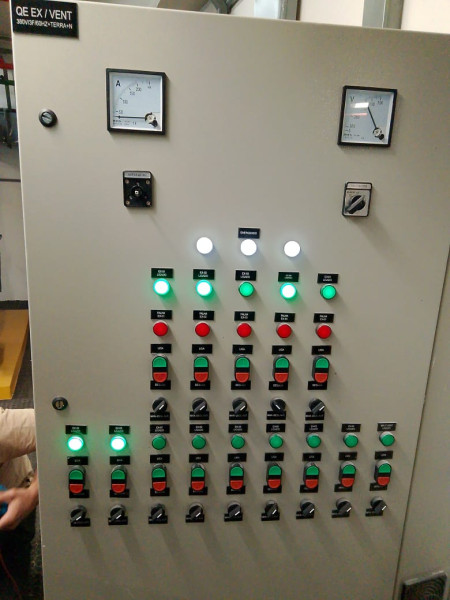

No momento de escolher o quadro de distribuição, o cliente poderá se deparar com outras variáveis, como a quantidade de disjuntores do sistema, que variam de oito a 24 para residências, mas que podem atingir números maiores para aplicações industriais.
Além disso, o quadro de luz pode ser destinado para aplicações mais específicas, como o quadro solar e o quadro de transferência automática.
A versão destinada para sistemas fotovoltaicos costuma ser subdividida em duas subcategorias: o QDCA (que faz a ligação da parte do sistema que atua com a corrente alternada) e a string box (que atua com a parte que envolve a corrente contínua).
Enquanto isso, o de transferência automática, o famoso QTA, é fundamental para o funcionamento, controle e proteção de grupos geradores e sistemas de baterias.
O quadro de energia também pode ser otimizado com o controlador lógico programável (CLP), que oferece maior precisão e controle dos processos.

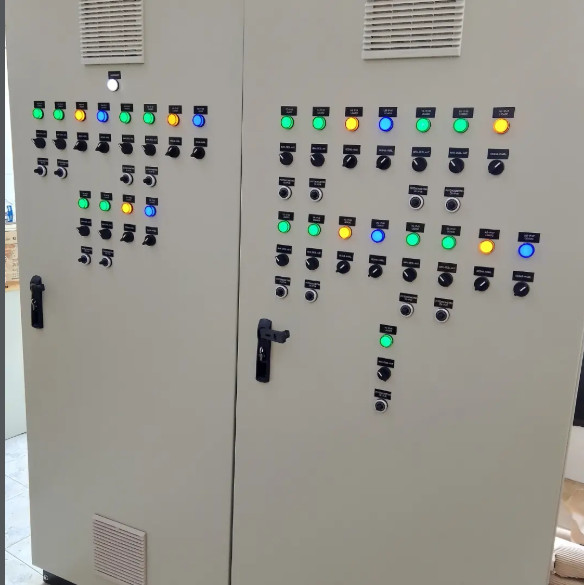

Em resumo, o quadro de distribuição é desenvolvido sob medida, a fim de adaptar-se a diferentes necessidades de consumo, bem como tipos de construções.
Ou seja, um quadro de luz residencial não terá as mesmas capacidades de fornecimento de um modelo destinado à indústria, por exemplo.
Cuidados necessários para o processo de instalação do quadro de distribuição?
O passo inicial para a montagem de painel elétrico é identificar quais são as necessidades de fornecimento, bem como as voltagens necessárias para abastecer os equipamentos que serão utilizados.
Quando são aparelhos domésticos, é comum que a alimentação requeira potências menores, diferentes das máquinas industriais, que realizam operações com exigências maiores.
O projeto pode ser colocado em prática depois do estudo inicial ser concluído, devendo focar no local de instalação do quadro e de todas as tomadas e interruptores.
O ideal é que a colocação do quadro de luz seja feita em uma área estratégica e espaçosa, que permita a abertura da porta do painel em, no mínimo, 90º.
Esta recomendação é importante, pois facilitará as atividades de manutenção preventiva e corretiva do sistema posteriormente.
Após isso, o ideal é organizar todos os elementos condutores como cabos e fios elétricos, que deverão ter as pontas ajustadas de acordo com os conectores.
Em seguida, é fundamental desenvolver um teste de sistema, que irá identificar se a operação está adequada.
Diversos instrumentos podem ser utilizados neste processo, como é o caso do multímetro, um tipo de medidor de corrente contínua, alternada, bem como de resistência e tensão.
É importante destacar que a contratação de profissionais especializados para a instalação e testagem é obrigatória.
Isso porque apenas eles serão capazes de garantir o pleno funcionamento do quadro de luz e a segurança necessária para a instalação.
