Torquímetro

Torquímetro

Tipos de torquímetro e o que muda entre eles

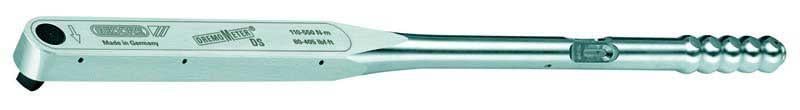

O tipo construtivo define exatidão, preço e uso. O de estalo trava o esforço por mola calibrada e é o padrão de montagem repetitiva. O de vareta lê a deflexão de uma barra flexível: barato, sem mecanismo que descalibre com o tempo, mas exige leitura visual alinhada. O de relógio mostra o valor num ponteiro e serve para auditar aperto já aplicado. O digital usa extensômetro (strain gauge) e transdutor, registra pico, faz medição de torque-ângulo e permite descarregar dados — é a linha do torquímetro digital para bancada e ensaio. Acima de 1.000 N·m entram o hidráulico e o multiplicador de torque com braço de reação, comuns em flange, mineração e torre eólica.

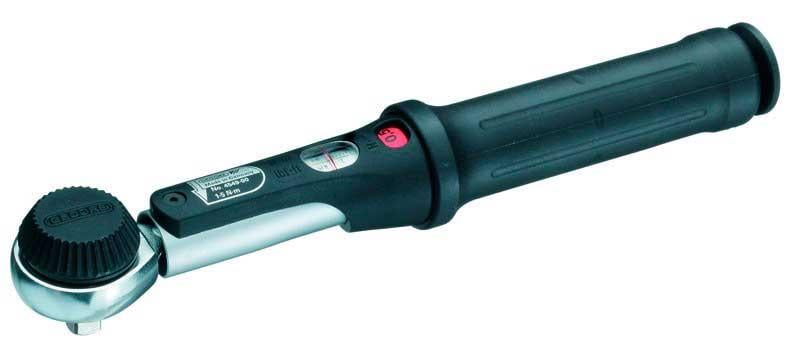

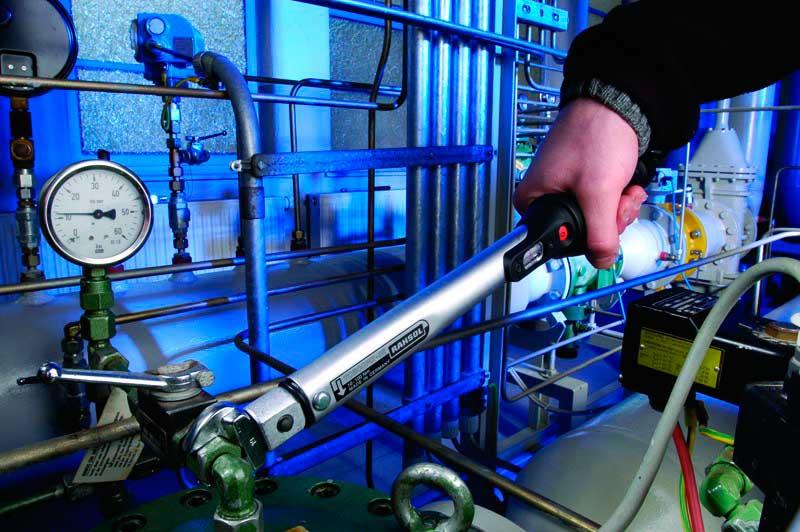

• Estalo (click): montagem em série, aperto por valor pré-ajustado, sentido único ou duplo
• Vareta (viga flexível): conferência e uso esporádico, custo mais baixo

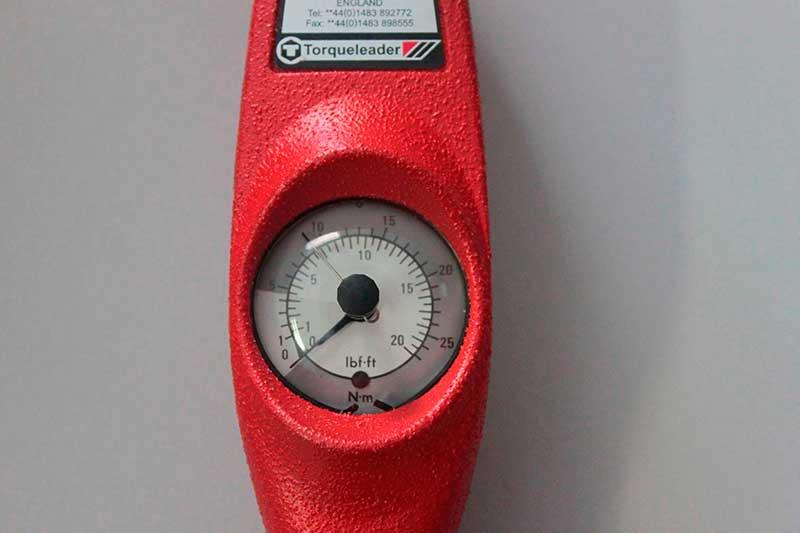

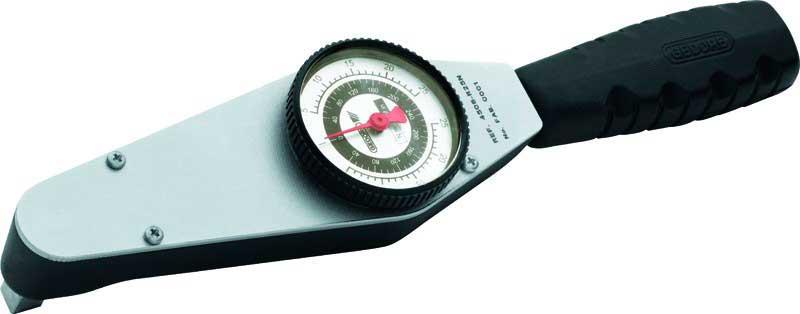

• Relógio (dial): auditoria de aperto e verificação de torque residual

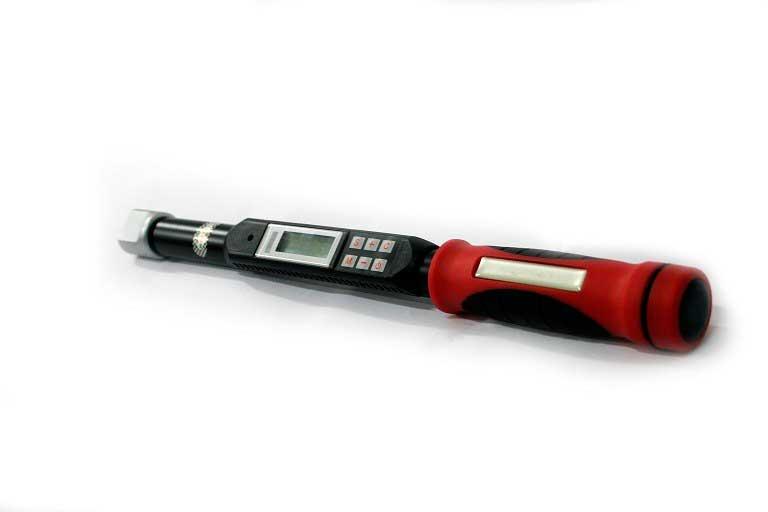

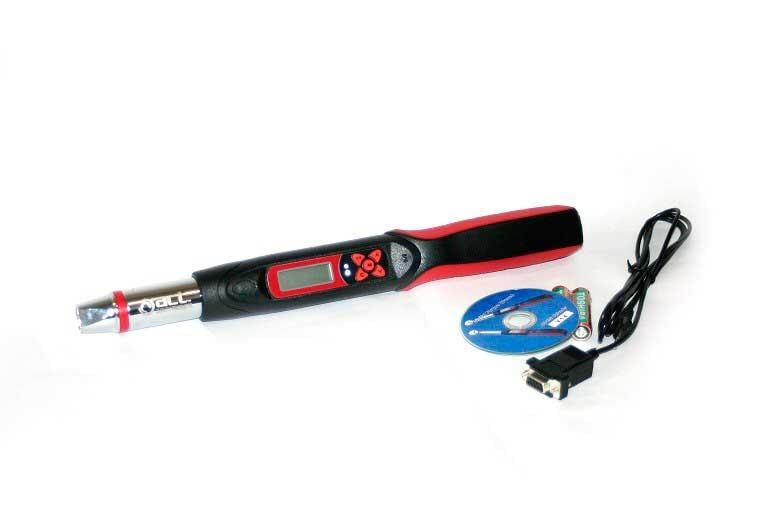

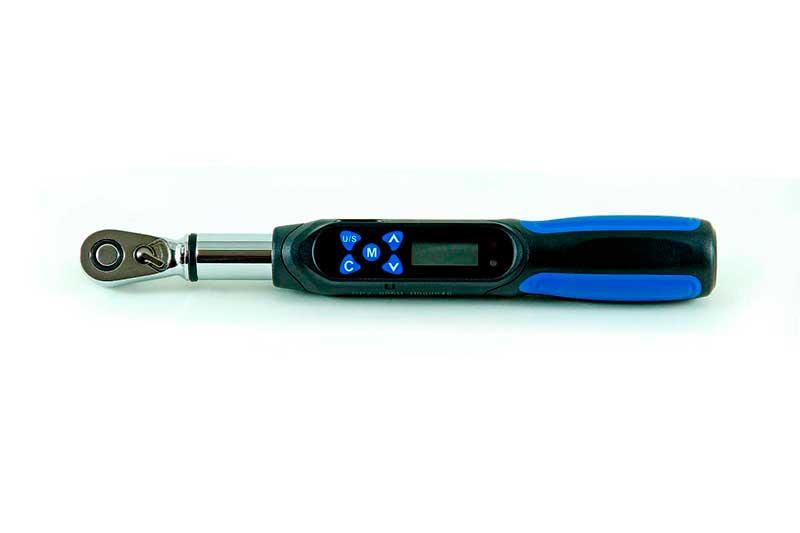

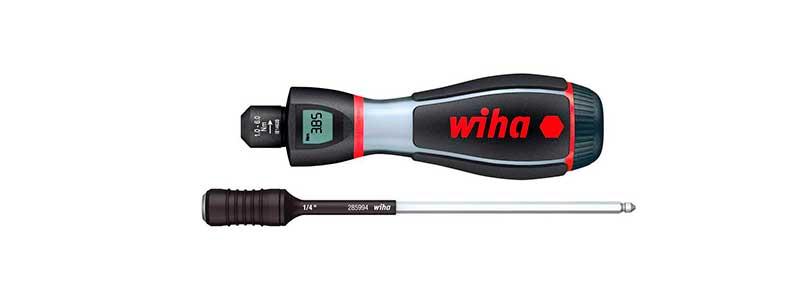

• Digital com transdutor: registro de pico, torque-ângulo, saída de dados e laboratório
• Hidráulico e multiplicador: alta faixa, flanges, chumbadores e grandes estruturas

Tabela de especificação: faixa, encaixe e aplicação típica

A tabela abaixo cruza os atributos que o comprador precisa fechar antes de pedir preço. Ela não substitui o manual do fabricante do conjunto parafusado — o valor de aperto sempre vem do projeto —, mas orienta a escolha de faixa e encaixe. Lembre que o instrumento deve cobrir o aperto exigido dentro de 20% a 100% do fundo de escala; um aperto de 40 N·m feito num torquímetro de 0 a 400 N·m está fora da faixa útil.

Como escolher a faixa e o encaixe sem errar a compra

A árvore de decisão é curta. Primeiro, liste os valores de aperto que a sua planta realmente executa e verifique em que percentual do fundo de escala eles caem: se os apertos ficam abaixo de 20% da escala, você precisa de um instrumento menor, não de um maior. Segundo, decida entre um único torquímetro de faixa larga e dois de faixas complementares — na prática, duas ferramentas (por exemplo 10 a 60 N·m e 60 a 350 N·m) medem melhor e custam menos em retrabalho que uma só de 0 a 400 N·m. Terceiro, defina o encaixe pelo soquete que já existe na ferramentaria, porque adaptador aumenta o braço e distorce a leitura. Quarto, escolha o tipo pela necessidade de registro: se auditoria pede evidência do valor aplicado, o estalo não serve — ele limita, mas não informa; nesse caso vá para o digital com memória, ou audite com um instrumento de medição dedicado.

• Aperto sempre abaixo de 20% da escala: troque por faixa menor, não confie na leitura
• Prensa de rodas, montagem repetitiva e valor único: estalo com trava de escala
• Registro, rastreabilidade e torque-ângulo: digital com transdutor
• Acima de 1.000 N·m: multiplicador com braço de reação apoiado em ponto rígido
• Uso compartilhado entre turnos: prefira modelo com trava, para evitar desajuste acidental

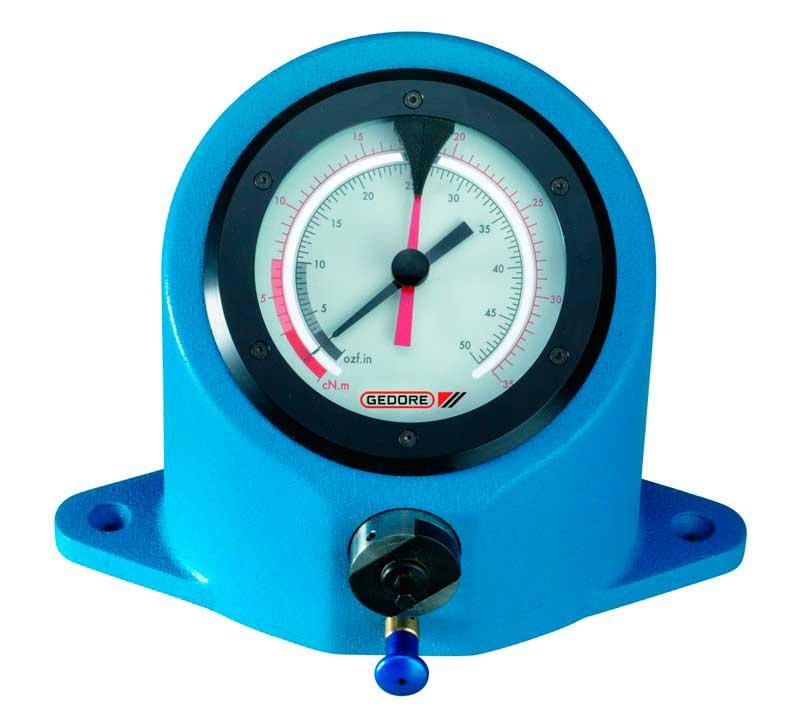

Calibração, certificado e periodicidade real

Torquímetro é dispositivo de medição, e sem certificado válido ele não sustenta auditoria. A calibração deve seguir o procedimento da ISO 6789-2:2017 e ser feita por laboratório acreditado segundo a ABNT NBR ISO/IEC 17025, com rastreabilidade à Rede Brasileira de Calibração e ao Inmetro. Peça o certificado com os pontos medidos (normalmente 20%, 60% e 100% da escala), os desvios encontrados e a incerteza declarada — um papel que só diz 'aprovado' não é certificado de calibração. Sobre periodicidade, a referência prática usada na indústria combina tempo e uso: 12 meses ou cerca de 5.000 ciclos de aperto, o que ocorrer primeiro, com prazo menor em linha de produção intensa ou após queda do instrumento. Empresas com muitos instrumentos economizam contratando a calibração de instrumentos em lote, com logística programada para não parar a manutenção.

• Exija certificado com pontos medidos, desvios e incerteza, não só o selo de aprovado
• Confirme a acreditação do laboratório e o escopo em torque antes de fechar
• Recalibre imediatamente após queda, sobrecarga ou reparo do mecanismo
• Mantenha registro de identificação e histórico por número de série, exigência de ISO 9001 e IATF 16949
• Descarregue a mola do estalo até o valor mínimo da escala ao guardar — prolonga a estabilidade entre calibrações

Torque-ângulo, sequência de aperto e conformidade de flange

Nem todo aperto se resolve com um valor de torque. Em cabeçotes, bielas e uniões críticas o método de projeto é torque mais ângulo: aplica-se um torque de assentamento e depois um giro angular definido, o que controla melhor a força de tração no parafuso do que o torque isolado. Isso exige torquímetro digital com medição de ângulo ou adaptador angular. Em juntas flangeadas, a ASME PCC-1 orienta o padrão cruzado, o número de passes e a verificação em passe final circular — apertar tudo de uma vez, mesmo com o torquímetro certo, deforma a junta e provoca vazamento. Em conjuntos sob NR-13, o procedimento de aperto e o registro fazem parte da documentação sob responsabilidade de profissional habilitado.

Acessórios, soquetes e compatibilidade

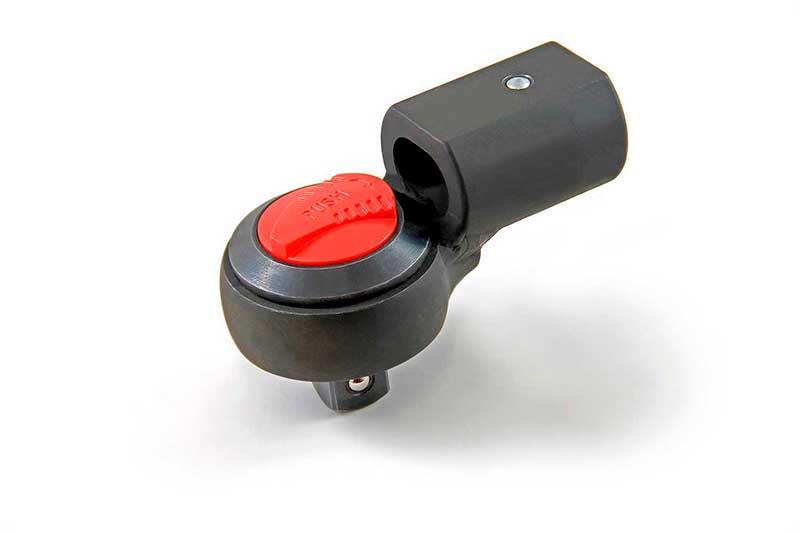

O torquímetro é o corpo do sistema; a exatidão depende do que se acopla nele. Soquetes de impacto, extensores, cardans e cabeçotes intercambiáveis mudam a rigidez do conjunto e, no caso de extensores em ângulo, mudam o braço efetivo e exigem correção do valor ajustado. A catraca para torquímetro é peça de desgaste com reposição própria, e trocá-la costuma sair muito mais barato que substituir a ferramenta — vale confirmar a compatibilidade do modelo antes de cotar acessórios para torquímetro específicos. Em ambientes com faísca proibida existem versões antifaiscantes, e em linha elétrica é comum a exigência de haste isolada.

• Soquete correto e em bom estado: soquete gasto arredonda a cabeça antes de atingir o torque
• Extensor reto no eixo não altera o torque; extensor em ângulo altera e precisa de cálculo

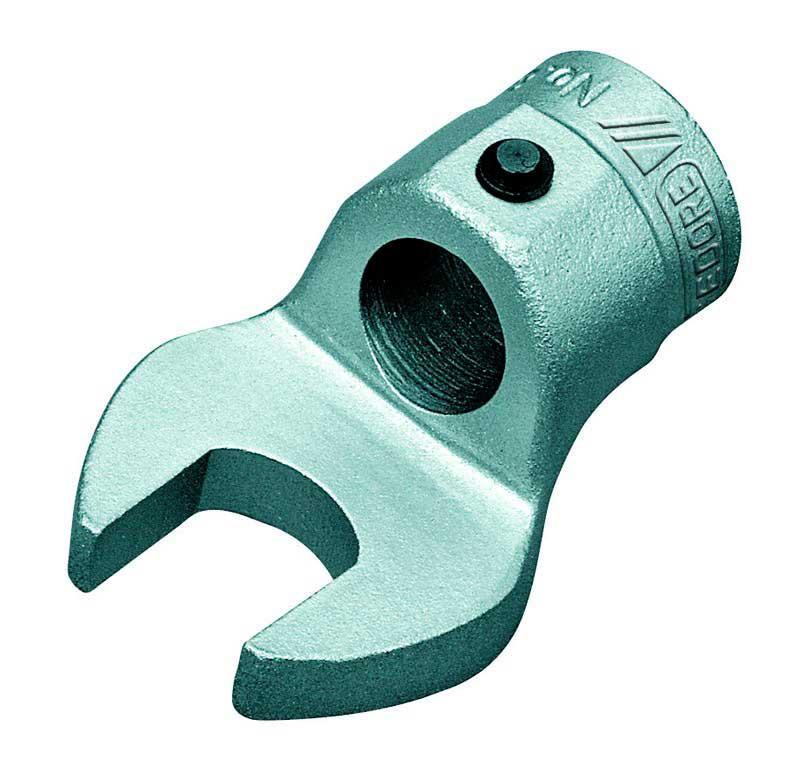

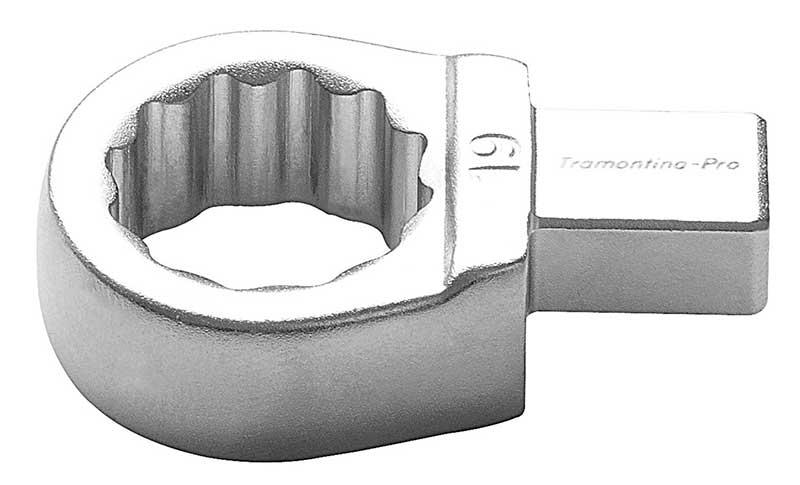

• Cabeçotes intercambiáveis (tipo garfo, chave anelar, catraca) para acesso restrito
• Multiplicador com braço de reação: o apoio precisa ser rígido e nunca a mão do operador

Erros de especificação e modos de falha mais comuns

A maior parte dos problemas de aperto não vem de ferramenta ruim, mas de uso fora da premissa. O erro campeão é operar abaixo de 20% do fundo de escala, onde o desvio real ultrapassa com folga os ±4% da ISO 6789. Em seguida vem guardar o estalo com a mola comprimida no valor máximo, o que acelera a perda de calibração. Usar o torquímetro para afrouxar parafuso travado é outro clássico: o pico de esforço na soltura descalibra ou danifica o mecanismo — para soltar, use chave comum ou impacto. Também aparecem rosca suja, filete danificado e falta de lubrificação prescrita, que alteram completamente a relação entre torque aplicado e força de tração; o mesmo valor em rosca seca e em rosca lubrificada gera cargas muito diferentes. Por fim, o instrumento que caiu no chão e voltou para a caixa sem verificação continua sendo usado como se estivesse conforme.

• Trabalhar fora da faixa útil de 20% a 100% da escala
• Guardar o estalo pressionado no valor máximo em vez de descarregar a mola
• Usar torquímetro para soltar parafusos ou como alavanca
• Ignorar a condição da rosca e a lubrificação exigida em projeto
• Puxar fora do ponto de pega do cabo, alterando o braço de alavanca
• Manter em uso ferramenta sem certificado válido ou após queda

O que define o preço e o custo total de propriedade

Não existe preço único: o valor varia com o tipo construtivo, a faixa, o encaixe, a exatidão declarada e, principalmente, com a documentação exigida. Um digital com transdutor, memória e leitura de ângulo custa múltiplos de um estalo de mesma faixa, e um multiplicador hidráulico está em outro patamar. Certificado de calibração acreditado emitido junto com a venda acrescenta um custo por instrumento que é frequentemente esquecido no orçamento. No custo de posse ao longo dos anos, os itens dominantes são calibração periódica, reposição de catraca e mecanismo, e o tempo de indisponibilidade da ferramenta enquanto está no laboratório — motivo pelo qual plantas críticas compram uma unidade reserva na mesma faixa. Volume também move o preço: pedidos com várias unidades e calibração em lote costumam ter condição melhor que a compra unitária.

• Sobem o preço: faixa alta, encaixe 3/4" e 1", exatidão mais apertada, leitura de ângulo, saída de dados, versão antifaiscante ou isolada
• Sobe o custo de posse: calibração anual, peças de desgaste, ferramenta parada em laboratório
• Reduz o custo unitário: compra em volume, padronização de encaixe, contrato de calibração de equipamentos programado
• Falso barato: uma ferramenta de faixa larga substituindo duas — mede pior e gera retrabalho

Checklist de cotação e o que exigir do fornecedor

Pedidos bem descritos voltam com preço firme e prazo real; pedidos vagos voltam com pergunta. Antes de solicitar orçamento no marketplace, reúna os dados abaixo e informe se a compra é para uso produtivo, para conferência ou para laboratório — isso muda a recomendação do fornecedor. Vale também perguntar se ele mantém serviço próprio de calibração e reparo, porque isso reduz o tempo de parada nos anos seguintes. Fabricantes de referência como Gedore, Tramontina PRO e Tohnichi aparecem com frequência nos pedidos, mas a decisão deve se apoiar em faixa, exatidão e suporte de calibração, não na marca isoladamente.

• Faixa de torque necessária em N·m (e o valor de aperto mais executado)
• Encaixe quadrado desejado e soquetes já existentes na planta
• Tipo construtivo: estalo, vareta, dial, digital ou multiplicador
• Necessidade de certificado de calibração rastreável e norma exigida em auditoria
• Sentido de aperto (horário, ou horário e anti-horário) e necessidade de leitura de ângulo
• Quantidade, prazo de entrega, garantia e disponibilidade de peças de reposição
• Condição especial do ambiente: isolamento elétrico, antifaiscante, uso offshore

Como a Soluções Industriais cobre este nicho

Para torquímetro, a plataforma reúne 3 fornecedores verificados, presentes desde 2019, além da curadoria Amplitude Industrial. 2 atendem todo o território nacional e os demais cobrem praças regionais. Em uma única requisição, o comprador recebe cotações comparáveis de quem atende a sua região, dentro do SLA de 24 horas.

O que só a Soluções Industriais entrega neste nicho

• Divisão real da demanda B2B entre torquímetro de estalo de 1/2" para manutenção e digital com transdutor para laboratório e auditoria de aperto.
• Recorrência de pedidos que exigem certificado de calibração rastreável RBC junto com a compra, e não apenas nota fiscal.
• Concentração de faixa cotada entre 5 e 350 N·m em manutenção geral, com salto para multiplicador acima de 1.000 N·m em flange e mineração.
• Erro de especificação mais frequente: comprar um único torquímetro de faixa larga e trabalhar abaixo de 20% do fundo de escala.
• Checklist de cotação que qualifica o pedido: faixa em N·m, encaixe quadrado, tipo construtivo, exatidão exigida, necessidade de laudo e quantidade.
• Demanda crescente por torquímetro com leitura de ângulo em oficinas de motor, puxada por manual de montagem torque-ângulo.
• Compradores de autopeças sob IATF 16949 tratam periodicidade de calibração como critério de aprovação de fornecedor.
• Custo de posse dominado por calibração anual e reparo de mecanismo de mola, não pelo preço da ferramenta.
