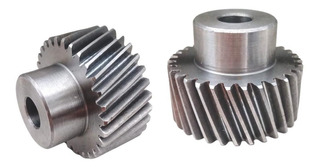

Engrenagem helicoidal

Geometria do dente helicoidal e o que muda em relação ao dente reto

No dente helicoidal existem dois sistemas de referência que precisam ser distinguidos na hora de especificar: o plano normal, perpendicular ao dente, e o plano frontal, perpendicular ao eixo. O módulo normal é o que corresponde à fresa caracol usada na geração do dente; o módulo frontal é o que se mede diretamente na face da peça e vale o módulo normal dividido pelo cosseno do ângulo de hélice. Por isso duas engrenagens com o mesmo módulo aparente podem exigir ferramental completamente diferente. A inclinação também aumenta o número de dentes em contato simultâneo: enquanto o dente reto tem apenas a razão de recobrimento de perfil, o helicoidal soma a razão de recobrimento axial, que depende da largura de face e do ângulo de hélice. É esse recobrimento adicional que reduz a variação de rigidez do engrenamento e explica o funcionamento mais silencioso em montagem em caixa redutora de eixos paralelos.

• Módulo normal: base do cálculo e do ferramental, padronizado pela ISO 54:1996.
• Ângulo de pressão normal: 20° no perfil básico ISO 53:1998.
• Ângulo de hélice: define recobrimento axial e força axial resultante.
• Sentido da hélice: em eixos paralelos, o par exige hélices de sentidos opostos.
• Largura de face: precisa gerar recobrimento axial acima de 1 para o dente trabalhar de forma progressiva.

Helicoidal, reta, cônica ou espinha de peixe: critério de escolha

A escolha entre tipos de dentado não é preferência estética, é consequência do arranjo de eixos, da velocidade periférica e da tolerância a esforço axial. A engrenagem reta de dentes paralelos ao eixo continua sendo a opção mais econômica e a mais fácil de repor quando a velocidade é baixa e não há restrição de ruído. O dentado helicoidal entra quando se busca mais capacidade de carga na mesma largura, rotação mais alta e nível sonoro menor, aceitando em troca o empuxo axial e mancais mais robustos. Quando o esforço axial é proibitivo, a saída é a engrenagem espinha de peixe, que cancela o empuxo axial ao combinar duas hélices opostas na mesma peça. Para eixos que se cruzam, o caminho é a engrenagem cônica quando os eixos se cruzam a 90°, e para converter rotação em movimento linear existe a cremalheira helicoidal para acionamento linear de portões, pórticos e eixos de máquina.

Ângulo de hélice, empuxo axial e dimensionamento dos mancais

A força axial em um par helicoidal vale aproximadamente a força tangencial multiplicada pela tangente do ângulo de hélice. Na prática isso significa que uma hélice de 15° gera cerca de 27% da força tangencial em sentido axial, e uma hélice de 30° gera cerca de 58%. Ângulos menores, entre 8° e 15°, são a escolha usual em redutores de eixos paralelos com rolamentos de esferas, porque mantêm o empuxo administrável. Ângulos entre 20° e 30° aparecem quando se quer máxima suavidade e capacidade e há rolamento de rolos cônicos ou de contato angular preparado para a carga axial. O erro clássico de retrofit é substituir um dentado reto por helicoidal mantendo carcaça, mancal e trava axial originais: o resultado é aquecimento localizado, migração axial do eixo e contato concentrado em uma das extremidades do dente. Se o mancal não pode ser alterado, a alternativa correta é o dentado duplo, não reduzir a largura de face.

• Verifique a capacidade de carga axial do rolamento antes de fechar o ângulo de hélice.
• Confirme qual eixo receberá a trava axial e qual ficará livre para dilatação térmica.
• Lembre que hélices opostas em eixos paralelos invertem o sentido do empuxo — o desenho precisa indicar direita ou esquerda.
• Em redutores de vários estágios, alterne o sentido das hélices para reduzir o esforço resultante no eixo intermediário.

Materiais e tratamento térmico por faixa de carga

O material responde por boa parte da vida útil do flanco e é onde mais se erra por economia mal calculada. A ISO 6336-5:2016 classifica os materiais em graus de qualidade metalúrgica e vincula a tensão admissível ao processo de tratamento efetivamente controlado, e não apenas à liga declarada. Aços de construção mecânica seguem, no mercado nacional, a designação da ABNT NBR NM 87:2000, e a verificação de dureza superficial costuma ser feita por escala Rockwell conforme a ABNT NBR NM ISO 6508-1:2008. A regra prática de especificação é simples: carga leve e intermitente admite aço beneficiado sem tratamento superficial; carga contínua com choque exige cementação e têmpera com retífica posterior; e quando não há retífica disponível ou a peça é grande demais para o processo, a nitretação entrega dureza de flanco com distorção muito menor, ao custo de camada endurecida mais fina.

Processos de fabricação: hobbing, shaping, shaving e retífica

O dente helicoidal externo é gerado principalmente por fresamento com fresa caracol, processo em que ferramenta e peça giram sincronizados e a inclinação é obtida pelo movimento diferencial da mesa. O aplainamento com ferramenta tipo pinhão atende dentados internos e peças com escapamento limitado, e o power skiving vem ocupando esse espaço em máquinas CNC multieixo por ser mais rápido em dentado interno helicoidal. Depois da geração vêm as operações de acabamento: o shaving corrige o perfil antes da têmpera e o rasqueteamento não sobrevive à distorção do tratamento, razão pela qual peças de alta exigência recebem retífica de dentes após a têmpera. Também é nessa etapa que se aplicam correções intencionais de flanco, como abaulamento longitudinal, para compensar a deformação do eixo sob carga e evitar contato concentrado na ponta do dente.

Classe de precisão ISO 1328-1 e o custo real da retífica

A classe de tolerância de flanco definida pela ISO 1328-1:2013 é o parâmetro que separa uma engrenagem barata de uma cara com o mesmo material e a mesma geometria, e é justamente o campo que costuma faltar no pedido de cotação. Na escala da norma, números menores significam maior precisão. Especificar precisão acima do necessário adiciona custo de retífica e de inspeção sem ganho funcional; especificar abaixo entrega ruído, vibração e desgaste prematuro. Como referência de decisão, a velocidade periférica do par é o melhor indicador prático: quanto mais rápido gira, menor pode ser o erro de passo e de perfil admissível. A tolerância dimensional dos elementos de montagem, como furo e assento de rolamento, é tratada em separado, e o sistema de tolerâncias e ajustes deve constar no desenho junto com a classe do dentado.

Modos de falha e erros de especificação mais frequentes

Engrenagem helicoidal falha por caminhos previsíveis, e reconhecer o padrão no dente removido acelera a decisão de reposição. A formação de cavidades no flanco, o pitting, indica tensão de contato acima da capacidade do material e é o modo tratado pela ISO 6336-2:2019. A escoriação por adesão, o scuffing, é falha de filme lubrificante sob alta velocidade e carga, avaliada em bancada pelo ensaio FZG descrito na ISO 14635-1, e tem relação direta com a escolha do óleo: engrenagens fechadas industriais usam lubrificantes das classes CKC e CKD da ISO 12925-1, e a análise de risco de escoriação tem método detalhado na AGMA 925-A03. Já a trinca na raiz do dente aponta para tensão de flexão excessiva ou concentração de carga por desalinhamento. Quando o desgaste aparece só em uma das extremidades da largura de face, o problema quase nunca é a engrenagem: é paralelismo dos eixos, deflexão do eixo sob carga ou folga excessiva no mancal.

• Pitting em faixa contínua na linha primitiva: revise tensão de contato e dureza de flanco.
• Escoriação com aspecto arrastado no topo do dente: revise viscosidade, aditivação e temperatura do óleo.
• Desgaste concentrado em uma ponta do dente: revise alinhamento, rigidez da carcaça e considere abaulamento longitudinal.
• Ruptura de dente próxima à raiz: reveja o cálculo de flexão e a existência de carga de choque não prevista.
• Ruído que aumentou após reforma: verifique a classe de precisão da peça nova e a distância entre centros efetiva.

Checklist de cotação e engenharia reversa por amostra

Boa parte das cotações de engrenagem helicoidal no Brasil é reposição de máquina sem desenho disponível, o que torna a engenharia reversa parte do processo de compra. Nesse caso o fornecedor precisa de dados que muitas vezes não estão na peça desgastada, e enviar apenas fotos atrasa o orçamento. Vale lembrar que copiar uma peça desgastada reproduz o desgaste: dimensões de flanco devem ser reconstruídas a partir do par completo e da distância entre centros da carcaça, não do dente comido. A interface com o eixo entra no mesmo pacote, seja rasgo de chaveta paralela conforme DIN 6885-1 ou perfil estriado evolvente conforme DIN 5480.

• Número de dentes, diâmetro externo e largura de face medidos com a peça limpa.
• Módulo normal, ângulo de pressão e ângulo de hélice — ou a informação de que o fornecedor deve determiná-los.
• Sentido da hélice, direita ou esquerda, e o mesmo dado da engrenagem conjugada.
• Distância entre centros medida na carcaça, que valida a correção de perfil necessária.
• Furo, rasgo de chaveta ou estriado, com a norma de referência do perfil.
• Material e tratamento desejados, ou a aplicação e o torque para o fornecedor sugerir.
• Classe de precisão exigida e se há necessidade de relatório de inspeção e laudo de dureza.
• Quantidade e se haverá repetição do lote, informação que muda a diluição do ferramental.

O que define o preço de uma engrenagem helicoidal sob desenho

Não existe tabela de preço para engrenagem helicoidal porque quase tudo é fabricado sob desenho, mas os fatores que movem o orçamento são estáveis e podem ser antecipados pelo comprador. O primeiro é o módulo combinado com o diâmetro, que define a máquina, o tempo de corte e o tamanho do blank. O segundo é o ferramental: módulos e ângulos de pressão fora do padrão da ISO 54:1996 podem exigir fresa caracol específica, custo que em lote unitário pesa mais que o material. O terceiro é a rota de tratamento térmico, já que cementação com têmpera obriga retífica posterior e adiciona etapa e prazo. O quarto é a classe de precisão da ISO 1328-1:2013, com a inspeção associada. O quinto é a quantidade: setup, ferramenta e programação se diluem rapidamente a partir de lotes pequenos, e por isso repetir a peça no mesmo pedido costuma sair proporcionalmente muito mais barato que dois pedidos separados de uma unidade.

• Peça sempre o orçamento com e sem retífica quando a aplicação permitir, para medir o peso real da etapa.
• Informe se aceita material equivalente — restringir a uma única liga importada pode dobrar o prazo.
• Pergunte se o fornecedor já possui a fresa caracol do módulo solicitado; isso encurta prazo e reduz custo.
• Compare orçamentos pela mesma classe de precisão, senão a comparação não é válida.

O que só a Soluções Industriais entrega neste nicho

• Demanda concentrada em reposição sob desenho: a maioria das cotações chega com peça desgastada em mãos e sem desenho de fabricação.
• Erro recorrente nas solicitações: informar módulo frontal medido na peça quando o fabricante precisa do módulo normal e do ângulo de hélice.
• Pedidos de par helicoidal em eixos paralelos que chegam sem indicar o sentido da hélice de cada peça, o que inviabiliza o engrenamento.
• Diferença de preço entre a mesma engrenagem em classe ISO 1328-1 grau 9 e grau 6 costuma ser maior que a diferença entre aço 1045 e 8620.
• Prazo de fabricação puxado pelo ferramental: fresa caracol de módulo fora do padrão pode dominar o lead time de um lote pequeno.
• Reposição de emergência em siderurgia e mineração aceita nitretação para evitar a fila de retífica pós-cementação.
• Cotações de dentado interno helicoidal migrando de brochamento para power skiving em fornecedores com centro de usinagem CNC de 5 eixos.
• Compradores que pedem laudo de dureza e relatório de inspeção de dente junto ao orçamento reduzem retrabalho de recebimento.
