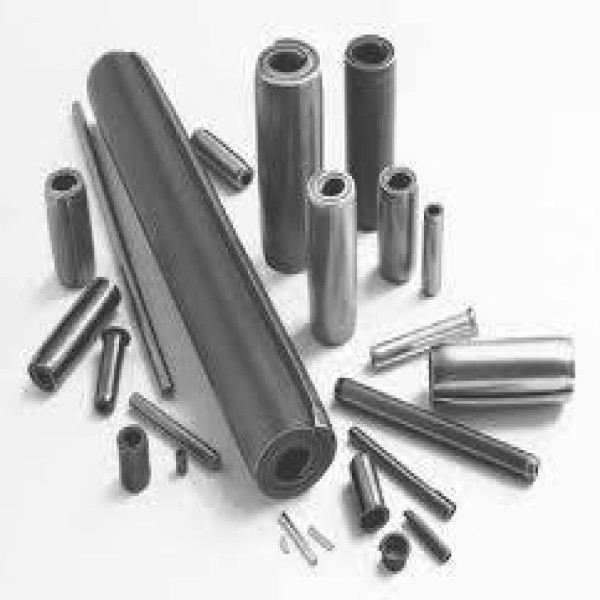

Pino Guia

O pino guia serve para orientar o movimento de componentes em uma direção específica, a fim de proporcionar eficiência na transmissão de potência. O uso dessa peça também é essencial para alinhar estampos, moldes, engrenagens, polias, entre outros acessórios. Quer conhecer as principais características e aplicações do produto? Confira os tópicos abaixo!

• O que é e para que serve o pino guia?
• Tipos de pino de guia
• Aplicabilidade do pino guia
• Como escolher o pino guia?

O que é e para que serve o pino guia?

O pino guia é um dispositivo mecânico projetado para orientar e posicionar peças em diversas aplicações industriais, atuando diretamente na precisão e eficiência de processos mecânicos.

Sua principal função é assegurar que os elementos envolvidos em um sistema sigam trajetórias específicas, sem realizar desvios indesejados.

Não por acaso, o componente é frequentemente utilizado em processos de usinagem, soldagem, montagem de dispositivos eletrônicos e em diversos setores da indústria automotiva, assim como o pino elástico.

Tipos de pino de guia

A versatilidade dos pinos de guia não se resume apenas à sua presença em diversas indústrias, mas também se estende à sua variedade em termos de formatos, espessuras, estruturas e tratamentos.

A seguir, serão destacadas informações de cada categoria:

Formato

O pino guia pode ser encontrado em vários formatos, como os cônicos e cilíndricos, muitas vezes equipados com extremidades chanfradas para facilitar a entrada nos orifícios correspondentes.

Além disso, alguns componentes podem conter características adicionais, como furos ou rosca interna, que proporcionam maior versatilidade.

A presença da rosca interna, por exemplo, torna o pino guia mais adequado para situações que envolvem vibração.

Espessura

A espessura dos pinos de guia pode variar significativamente de acordo com a aplicação específica.

Pinos guia mais finos são frequentemente utilizados em aplicações delicadas ou onde é necessário um ajuste mais preciso. Por outro lado, pinos guia mais espessos são empregados em situações que exigem maior resistência e estabilidade.

Estrutura

A estrutura do pino de guia pode variar entre oca e maciça, e essa distinção é crucial para determinar a aplicação ideal.

Pinos ocos são frequentemente utilizados em situações em que a redução de peso é uma consideração importante, enquanto os pinos maciços são preferidos em casos onde a robustez é prioritária.

A escolha da estrutura adequada está ligada às demandas específicas do sistema em que o pino guia será empregado.

O material de fabricação também pode variar, incluindo aço temperado, latão ou plástico de alta resistência, dependendo das demandas específicas da aplicação.

Tratamento

Alguns modelos de pino de guia podem passar por tratamento térmico, dependendo das condições operacionais e das exigências de resistência e durabilidade, o que inclui processos como:

• Têmpera: envolve o aquecimento do pino de guia a uma temperatura elevada, seguido de resfriamento rápido em um meio como água ou óleo;

• Revenimento: é um tratamento subsequente à têmpera, no qual o pino de guia é aquecido a uma temperatura inferior à utilizada na têmpera. Esse processo visa reduzir a fragilidade resultante da têmpera, ao mesmo tempo em que mantém boa resistência e tenacidade;

• Cementação: envolve a introdução de carbono na superfície do pino de guia. Esse processo é geralmente realizado em um ambiente rico em carbono, como uma atmosfera de gás carburante, a fim de aumentar a dureza superficial do material.

Essa versatilidade de modelos faz com que esse pino destaque-se por sua precisão, estabilidade e eficiência em diversas aplicações industriais. As principais estão destacadas no tópico a seguir!

Aplicabilidade do pino guia

A aplicabilidade do pino guia é vasta e abrange diversos setores industriais. Esses componentes desempenham funções cruciais em operações, como:

Polias e engrenagens

Nos sistemas de transmissão, os pinos guia são empregados para garantir o alinhamento adequado de polias e engrenagens em maquinários industriais e automóveis.

A sua presença é essencial para evitar desvios indesejados, além de assegurar a eficiência na transmissão de movimento e potência.

Travamento de volantes

Os pinos guia desempenham um papel crucial no travamento preciso de volantes. Esse uso é particularmente relevante em máquinas e dispositivos que exigem controle preciso de movimento, como máquinas-ferramenta e equipamentos de precisão.

Estampos e moldes

Na indústria de fabricação, especialmente em processos de estampagem e moldagem, os pinos guia são essenciais para garantir a precisão na conformação de peças.

Eles contribuem para a estabilidade e alinhamento correto de estampos e moldes, o que assegura a qualidade consistente na produção de componentes.

Como escolher o pino guia?

A escolha do pino guia adequado é crucial para garantir o desempenho eficiente e a durabilidade em operações industriais.

É importante que os seguintes fatores sejam considerados ao selecionar esse componente:

• Carga e velocidade: deve-se avaliar a carga máxima que o pino guia irá suportar e a velocidade com que as peças se movem. Essas especificações são essenciais para evitar falhas prematuras e garantir a eficiência operacional;

• Ambiente de operação: ambientes químicos exigem materiais resistentes à corrosão, enquanto ambientes de alta temperatura podem requerer materiais capazes de suportar condições extremas;

• Tipo de movimento: dependendo do tipo de movimento necessário (linear, rotativo, etc.), o tipo de pino escolhido será diferente. É fundamental certificar-se de que o design do pino de guia corresponde ao tipo de movimento desejado.

A escolha do pino guia certo é um passo crucial para otimizar o desempenho e a durabilidade em operações mecânicas. Por isso, é indicado que a aquisição só seja feita em fornecedores especializados!
