Quadro energia solar

O quadro energia solar permite montar, ligar e proteger os componentes do sistema fotovoltaico, especialmente a parte que envolve o uso de corrente alternada (CA). Além disso, a estrutura previne problemas como sobrecargas, surtos elétricos e descargas atmosféricas. Conheça melhor suas principais vantagens e características conferindo os tópicos abaixo!

• Para que serve um quadro energia solar?
• Características do quadro de energia solar
• Vantagens do quadro energia solar
• Como funciona a instalação do quadro energia solar?

Para que serve um quadro energia solar?

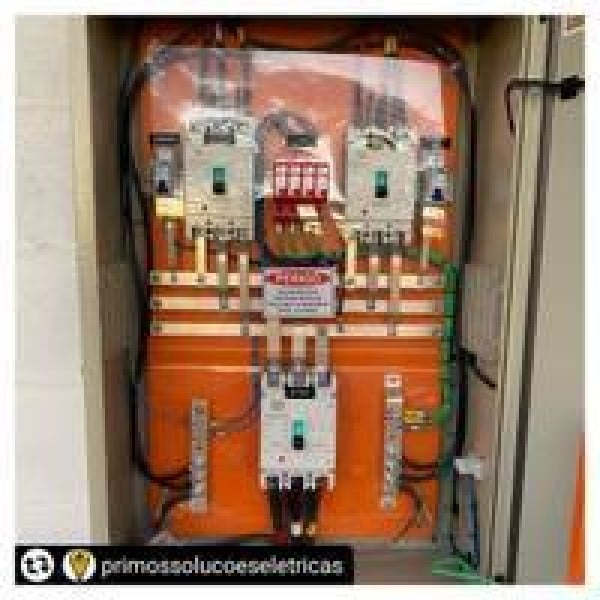

O quadro energia solar é um tipo de caixa que abriga as conexões de um sistema fotovoltaico de corrente alternada (CA).

Portanto, é nele que estão dispostos itens como o disjuntor, o inversor para bombeamento de energia, os dispositivos de proteção contra surtos (DPS), o prensa-cabo e os boners para ligações.

Vale ressaltar também que o quadro de energia solar é conectado aos painéis solares por meio do cabo fotovoltaico e sua função inclui proteger a instalação contra sobrecargas, surtos elétricos e descargas atmosféricas, de forma tão prática quanto um inversor fotovoltaico.

Devido às suas funcionalidades, é comum que algumas pessoas confundam o quadro para energia solar com a string box.

No entanto, a string box diferencia-se por proteger apenas os componentes que envolvem a corrente contínua (CC), conectando os cabos vindos diretamente dos módulos fotovoltaicos, por exemplo.

Características do quadro de energia solar

As características do quadro energia solar variam conforme o projeto que precisa ser desenvolvido, especialmente quando se trata do tamanho do sistema e do tipo de alimentação.

Por exemplo, uma pequena residência não precisará de um quadro de distribuição energia solar com dimensionamento para atender a um parque de painéis.

Já quando se fala em alimentação, o equipamento pode ser desenvolvido para atender três tipos de redes, que são:

• Rede monofásica: a entrada de energia acontece por dois condutores, sendo um de fase e outro neutro;

• Rede bifásica: a entrada de energia acontece por três condutores, sendo dois de fases e outro neutro;

• Rede trifásica: a entrada de energia acontece por quatro condutores, sendo três de fases e outro neutro.

É importante ter em mente também que o quadro de energia solar costuma ser feito de plástico com grau de proteção IP65, o que o torna muito resistente contra poeira e jatos d’água, algo indispensável para garantir a eficiência e segurança do sistema fotovoltaico.

Vantagens do quadro energia solar

O quadro energia solar oferece diversas vantagens, que estão relacionadas tanto à organização que proporciona quanto à sua operação.

Quando se trata da organização, o quadro de energia solar permite não apenas dispor os componentes em um mesmo lugar, mas também identificá-los corretamente, da mesma forma que em um transformador fotovoltaico.

Isso é fundamental para facilitar e agilizar os processos de manutenção no sistema fotovoltaico em um quadro de distribuição energia solar, por exemplo.

Já sua operação faz com que os equipamentos eletrônicos presentes no local em que está instalado estejam sempre protegidos contra o mau funcionamento causado por problemas elétricos, como sobrecargas, surtos elétricos e descargas atmosféricas junto ao quadro de energia solar.

Isso porque o item garante a operação adequada da rede, promovendo a integridade do funcionamento do inversor e, consequentemente, evitando explosões e incêndios.

Como funciona a instalação do quadro energia solar?

Antes de instalar cada componente de um quadro energia solar, é necessário realizar outras etapas, conforme destacado na listagem a seguir:

• Preparação do local de instalação: Análise do espaço onde as placas solares serão colocadas, bem como a remoção de qualquer obstáculo que atrapalhe a realização do serviço;

• Instalação dos suportes das placas solares: Fixação dos suportes no solo ou no telhado. No último caso, é preciso reparar eventuais aberturas na estrutura para evitar vazamentos;

• Colocação dos trilhos: Encaixe os trilhos nos suportes e faça a colocação dos painéis solares nas áreas que devem ocupar. É essencial que os trilhos estejam bem parafusados e nivelados para que as placas fiquem firmes da mesma forma que um autotransformador energia solar.

Com os três procedimentos citados concluídos, é o momento de conectar os dispositivos dentro do quadro energia solar.

Um inversor e uma string box devem ser fixados na área da parede onde o quadro está localizado. Em seguida, as conexões podem ser realizadas com a ajuda de cabos fotovoltaicos e disjuntores., assim como o uso de um conector mc4.

Por fim, o profissional responsável pela instalação também conecta os módulos do inversor e testa o sistema.
