Stencil Smd
Stencil smd é uma ferramenta essencial para a produção de circuitos eletrônicos. Projetada para facilitar a aplicação precisa de solda em componentes SMD, ela oferece vantagens significativas, como aumento da eficiência e redução de erros na montagem. Este artigo abordará suas características, funcionamento e aplicações no setor eletrônico.
O que é stencil smd?

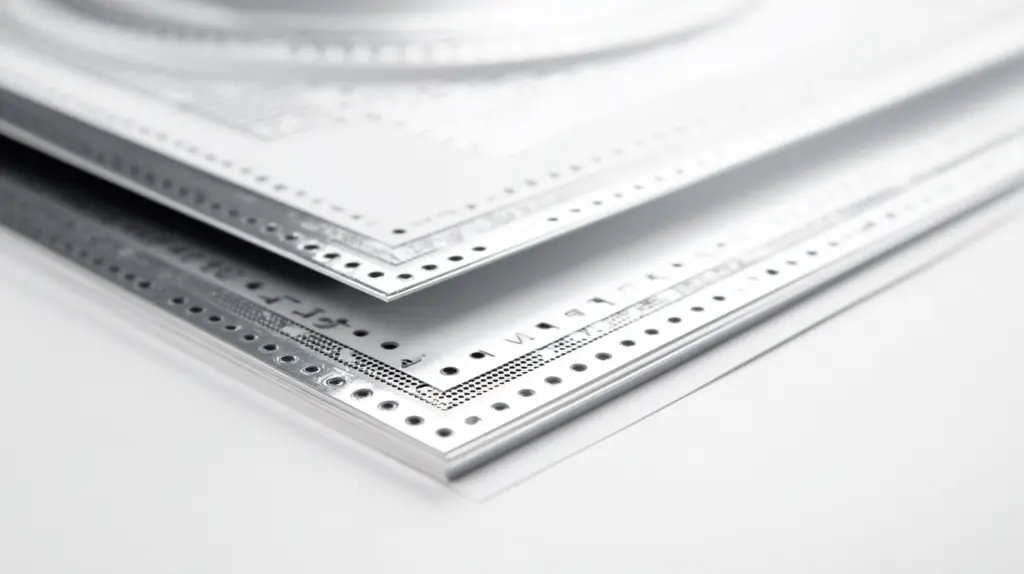

Stencil smd refere-se a uma ferramenta utilizada na montagem de placas eletrônicas, especificamente projetada para facilitar a aplicação de solda em dispositivos de montagem em superfície (SMD). Este equipamento é essencial nas linhas de produção de eletrônicos, pois permite a transferência precisa de solda para as pads das placas.
Feito a partir de materiais que suportam altas temperaturas, como aço inoxidável ou materiais compostos, o stencil smd possui aberturas recortadas que correspondem exatamente às áreas onde a solda deve ser aplicada. Esse recorte possibilita que a solda em pasta seja distribuída uniformemente sobre as pads, garantindo que a quantidade necessária esteja presente para a montagem efetiva dos componentes.
Além da funcionalidade, o stencil smd é uma ferramenta que contribui significativamente para a eficiência do processo produtivo. Com sua aplicação, é possível reduzir a ocorrência de falhas e retrabalhos durante a produção, otimizando o tempo e o custo. A precisão fornecida por esse equipamento ajuda a melhorar a qualidade do produto final, o que é crucial em um mercado onde a competitividade é intensa.
Portanto, entender o que é stencil smd e como essa ferramenta atua é fundamental para empresas que desejam aprimorar sua linha de montagem e obter resultados consistentes na fabricação de eletrônicos.
Como funciona o stencil smd?
O funcionamento do stencil smd é baseado em um processo simples, mas efetivo, que envolve a aplicação de solda em placas eletrônicas. Primeiramente, o stencil é posicionado sobre a placa de circuito impresso, alinhando os recortes com as pads onde os componentes SMD serão soldados. Esse alinhamento preciso é crucial para garantir que a solda seja aplicada exatamente onde necessário.
Uma vez que o stencil está devidamente posicionado, uma pasta de solda é aplicada na superfície do stencil. Isso é feito normalmente com uma espátula, que distribui a pasta de maneira uniforme sobre a superfície do stencil. A pasta é feita de uma mistura de liga de solda e fluxante, que facilita a adesão da solda aos componentes durante o processo de aquecimento.
Após a aplicação da pasta, o próximo passo consiste em remover cuidadosamente o stencil, deixando para trás a quantidade exata de solda em cada pad. Essa etapa é crucial para evitar a contaminação da placa e garantir que o processo de soldagem posterior ocorra de maneira adequada. A limpeza do stencil após cada uso é também uma prática recomendada, assegurando que ele mantenha sua precisão nos cortes e prolongue sua durabilidade.
Finalmente, após a aplicação da solda, as placas são introduzidas em um forno de refusão, onde a temperatura é aumentada para derreter a solda. Esse aquecimento causa a fusão da solda e a sua adesão aos terminais dos componentes SMD, assegurando que eles fiquem firmemente fixados na placa de circuito. Assim, o stencil smd não apenas contribui para a eficiência do processo, mas também assegura a qualidade e a confiabilidade da montagem eletrônica.
Quais os tipos de stencil smd?
Existem diversos tipos de stencil smd disponíveis no mercado, cada um projetado para atender a necessidades específicas de montagem eletrônica. A escolha do tipo adequado de stencil pode influenciar significantemente a eficiência e a qualidade do processo de soldagem nas linhas de produção.
Um dos tipos mais comuns é o stencil metálico, geralmente fabricado em aço inoxidável ou alumínio. Esses stencils são altamente duráveis e capazes de suportar repetidas aplicações sem deterioração. O corte a laser garante precisão no formato das aberturas, permitindo uma aplicação exata da solda sobre os pads de montagem. Este tipo é ideal para altas quantidades de produção, devido à sua longa vida útil.
Outro tipo de stencil smd é o stencil de polímero, que é uma alternativa mais leve e econômica. Este material, embora menos durável que os metálicos, é versátil e pode ser útil para protótipos ou pequenas séries de produção. Os stencils de polímero também podem ser impressos ou transferidos, oferecendo maior flexibilidade na criação de desenhos personalizados.
Os stencils finos, por sua vez, são projetados para aplicações em componentes SMD miniaturizados. Com furos menores, eles permitem a aplicação precisa de pequenas quantidades de pasta de solda, ideal para tecnologias de montagem em superfícies que exigem alta densidade de componentes. A escolha do stencil fino é crucial para garantir que a solda seja aplicada sem formar pontes ou excessos.
Além desses, há também stencils reutilizáveis e personalizáveis, que oferecem a opção de modificar o design das aberturas conforme as necessidades específicas dos projetos. Ao considerar quais tipos de stencil smd utilizar, é importante avaliar a natureza da produção, o tipo de componentes e as especificações do projeto a fim de assegurar a eficiência e qualidade no processo final.
Quais as vantagens do stencil smd?
O stencil smd oferece diversas vantagens que fazem dele uma escolha preferencial nas linhas de montagem eletrônicas. Uma das principais vantagens é a precisão na aplicação da solda. Com stencils feitos sob medida, a quantidade de pasta de solda deposite se dá nas áreas exatas, reduzindo o risco de falhas e melhorando a qualidade do produto final.
Além disso, a utilização de stencil smd contribui para a eficiência do processo produtivo. A aplicação automatizada de solda garante uma montagem rápida e organizada dos componentes, permitindo que as empresas aumentem sua capacidade produtiva sem comprometer a qualidade. Isso é especialmente valioso em indústrias que demandam altas taxas de produção.
Outro benefício importante é a redução de desperdício de material. Com a aplicação precisa da solda, as empresas conseguem minimizar a quantidade de pasta utilizada, resultando em economia de recursos e um processo mais sustentável. A diminuição do desperdício também implica em menor custo operacional e uma produção mais eco-friendly.
Os stencils também são altamente versáteis. Eles podem ser personalizados de acordo com as especificações do projeto, permitindo que as empresas atendam a diferentes demandas com facilidade. Essa flexibilidade é essencial em um setor onde a inovação e a adaptação rápida às mudanças de mercado são fundamentais.
Por último, as vantagens do stencil smd incluem a facilidade de operação e a diminuição da necessidade de retrabalho. A aplicação eficiente e sustentável da pasta de solda não só melhora o fluxo de trabalho, como também reduz o tempo e os custos associados a correções e ajustes nas placas produzidas. Com todas essas vantagens, o uso de stencil smd torna-se uma prática indispensável para quem busca excelência na montagem eletrônica.
